万能角度尺

万能角度尺

型    号:
报    价:
分享到:

万能角度尺又被称为角度规、游标角度尺和万能量角器,它是利用游标读书原理来直接测量工具角或进行划线的一种角度量具。适用于机械加工中的内、外角度测量,可测0° -320°外角及40° -130°。

万能角度尺的详细资料:

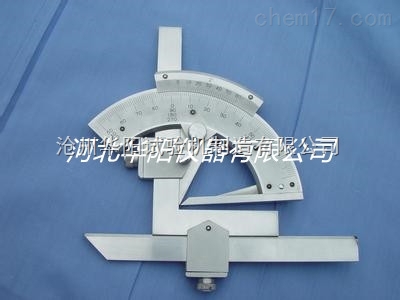

万能角度尺是用来测量工件内、外角度的量具,其结构如图所示。

万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格,因此游标刻线角格为29°/30,即主尺与游标一格的差值为2',也就是说读数准确度为2'。除此之外还有5'和10'两种精度。其读数方法与游标卡尺完全相同。

使用方法

测量时应先校准零位,的零位,是当角尺与直尺均装上,而角尺的底边及基尺与直尺无间隙接触,此时主尺与游标的“0”线对准。调整好零位后,通过改变基尺、角尺、直尺的相互位置可测试0-320°范围内的任意角。

应用测量工件时,要根据所测角度适当组合量尺,

的结构:它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

的测量范围

游标有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

Ⅰ型Ⅰ型

Ⅱ型Ⅱ型

读数方法

先读出游标零线前的角度是几度,再从游标上读出角度“分”的数值,两者相加就是被测零件的角度数值。在万能角度上,基尺是固定在尺座上的,角尺是用卡块固定在扇形板上,可移动尺是用卡块固定在角尺上。若把角尺拆下,也可把直尺固定在扇形板上。由于角尺和直尺可以移动和拆换,使可以测量0&ordm~320&ordm的任何角度。

角尺和直尺全装上时,可测量0&ordm~50的外角度 ,仅装上直尺时,可测量50&ordm~140&ordm的角度,仅装上角尺时,可测量140&ordm~230的角度,把角尺和直尺全拆下时,可测量230&ordm~320&ordm的角度(即可测量40&ordm~130&ordm的内角度)。

万能量角尺的尺座上,基本角度的刻线只有0~90º,如果测量的零件角度大于90º,则在读数时,应加上一个基数(90º;180º;270º;)。当零件角度为:>90º~180º,被测角度=90º+量角尺读数,>180º~270º,被测角度=180º+量角尺读数,>270º~320º被测角度=270º+量角尺读数。

用测量零件角度时,应使基尺与零件角度的母线方向一致,且零件应与量角尺的两个测量面的全长上接触良好,以免产生测量误差。
